Atualmente, existem 15 tipos de tomadas elétricas em uso em todo o mundo, denominadas pelas letras do alfabeto, começando pelo Tipo A.

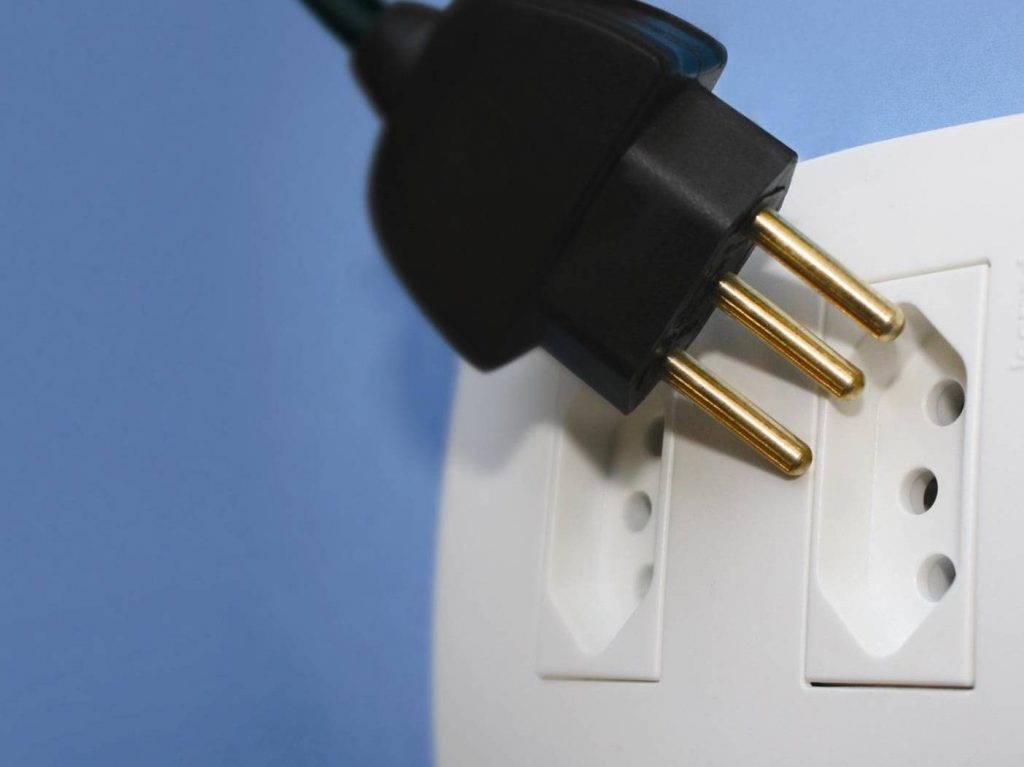

Padrão do Brasil: Tipo N
O tipo N é usado exclusivamente no Brasil e na África do Sul. Esse padrão foi adotado pelos respectivos países em 2001 (Brasil) e 2013 (África do Sul) a fim de acabar com a proliferação de diferentes tipos de soquete e plugue dentro de suas fronteiras.
O plugue consiste em dois pinos paralelos e um pino de aterramento que formam um triângulo. Os pinos de alimentação têm luvas isoladas de 10 mm de comprimento para evitar o contato acidental com um conector descoberto enquanto o plugue está parcialmente inserido.
Existem três variantes, duas das quais em uso no Brasil (10 A e 20 A) e uma na África do Sul (16 A). Os pinos das três versões têm comprimento de 19 mm, mas seus diâmetros são diferentes: os pinos da versão de 10 amperes têm diâmetro de 4 mm, os da versão de 16 amperes têm diâmetro de 4,5 mm e os de 20 amperes tem um diâmetro de 4,8 mm.
Os centros da linha e dos pinos neutros estão separados por 19 mm. A distância de centro a centro entre o pino de aterramento e o meio da linha imaginária que conecta os dois pinos de alimentação é de 3 mm. O tipo N se parece muito com o tipo J suíço padrão, mas é incompatível com ele, pois o tipo N tem o pino de aterramento mais próximo da linha imaginária que conecta os dois pinos de alimentação (3 mm em vez de 5 mm). Os soquetes do tipo N foram projetados especificamente para acomodar os onipresentes plugues do tipo C e portanto têm o mesmo perfil hexagonal.
Na verdade o padrão N é baseado no sistema de plugue doméstico de 230 V de padrão internacional, chamado IEC 60906-1. Em 1986, a Comissão Eletrotécnica Internacional publicou esta norma, que pretendia se tornar o padrão comum para toda a Europa (e, por extensão, todas as outras regiões com rede elétrica de 230 V). Infelizmente, o esforço para adotá-lo como um padrão da União Europeia foi suspenso em meados da década de 1990. Graças à moderna tecnologia de moldagem por injeção, que não existia quando a maioria dos outros tipos de plugue foram originalmente projetados, o padrão muito recente do tipo N é mais compacto, robusto e seguro do que qualquer outro sistema de plugue / soquete no mundo.
Tipo A
- usado principalmente nos EUA, Canadá, México e Japão.
- 2 pinos (não aterrado).
- 15 A.
- quase sempre 100 – 127 V.
- soquete compatível com plugue tipo A.
Tipo B
- usado principalmente nos EUA, Canadá e México.
- 3 pinos (aterrado).
- 15 A.
- quase sempre 100 – 127 V.
- tomada compatível com tipos de plugue A e B.
Tipo C
- comumente usado na Europa, América do Sul e Ásia.
- 2 pinos (não aterrado).
- 2,5 A, 10 A e 16 A.
- quase sempre 220 – 240 V.
- soquete compatível com plugue tipo C.
Tipo D
- usado principalmente na Índia.
- 3 pinos (aterrado).
- 5 A.
- 220 – 240 V.
- soquete compatível com plugue tipo D (compatibilidade parcial e insegura com C, E e F).
Tipo E
- usado principalmente na França , Bélgica , Polônia , Eslováquia e República Tcheca
- 2 pinos (aterrado).
- 16 A.
- 220 – 240 V.
- soquete compatível com os tipos de plugue C, E e F.
Tipo F
- usado em quase todos os lugares da Europa e Rússia, exceto Reino Unido e Irlanda.
- 2 pinos (aterrado).
- 16 A.
- 220 – 240 V.
- soquete compatível com os tipos de plugue C, E e F.
Tipo G
- usado principalmente no Reino Unido , Irlanda , Malta , Malásia , Cingapura e Península Arábica.
- 3 pinos (aterrado).
- 13 A.
- 220 – 240 V.
- soquete compatível com plugue tipo G.
Tipo H
- usado exclusivamente em Israel , Cisjordânia e Faixa de Gaza.
- 3 pinos (aterrado).
- 16 A.
- 220 – 240 V.
- soquete compatível com os tipos de plugue C e H (compatibilidade parcial e insegura com E e F).
Tipo I
- usado principalmente na Austrália, Nova Zelândia, China e Argentina.
- 2 pinos (não aterrados) e 3 pinos (aterrados).
- 10 A.
- 220 – 240 V.
- soquete compatível com plugue tipo I.
Tipo J
- usado quase exclusivamente na Suíça e Liechtenstein.
- 3 pinos (aterrado).
- 10 A.
- 220 – 240 V.
- soquete compatível com os tipos de plugue C e J.
Tipo K
- usado quase exclusivamente na Dinamarca e na Groenlândia.
- 3 pinos (aterrado).
- 16 A.
- 220 – 240 V.
- soquete compatível com os tipos de plugue C e K (compatibilidade parcial e insegura com E e F).
Tipo L
- usado quase exclusivamente na Itália e Chile.
- 3 pinos (aterrado).
- 10 A e 16 A.
- 220 – 240 V.
- Soquete de 10 A compatível com os tipos de plugue C e L (versão 10 A).
- Soquete 16 A compatível com plugue tipo L (versão 16 A).
Tipo M
- usado principalmente na África do Sul.
- 3 pinos (aterrado).
- 15 A.
- 220 – 240 V.
- soquete compatível com plugue tipo M.
Tipo N
O soquete e o plugue tipo N são o padrão oficial no Brasil. Os plugues (macho) do tipo C também são oficiais, mas não os soquetes (fêmea) C. Isso não representa um problema, uma vez que os plugues do tipo C são 100% compatíveis com os soquetes do tipo N.
- usado no Brasil e na África do Sul.
- 3 pinos (aterrado).
- 10 A, 16 A e 20 A.
- 100 – 240 V.
- soquete compatível com tipos de plugue C e N.
Tipo O
- usado exclusivamente na Tailândia.
- 3 pinos (aterrado).
- 16 A.
- 220 – 240 V.
- soquete compatível com tipos de plugue C e O (compatibilidade parcial e insegura com E e F).
Fonte da pesquisa e imagens: site WorldStandards.
