Os tipos mais comuns de plugs e soquetes (tomadas elétricas) pelo mundo

O padrão tipo N adotado no Brasil é o mais compacto, robusto e seguro do que qualquer outro sistema no mundo.

Robert Gleydson Por Robert Gleydson
27 de maio de 2021
Em Curiosidades
Tempo de leitura:  6 minutos de leitura
A A
0
Os tipos mais comuns de plugs e soquetes (tomadas elétricas) pelo mundo
Compartilhe no FacebookCompartilhe no TwitterCompartilhe no PinterestCompartilhe no Whatsapp
PATROCINADOR

Atualmente, existem 15 tipos de tomadas elétricas em uso em todo o mundo, denominadas pelas letras do alfabeto, começando pelo Tipo A.

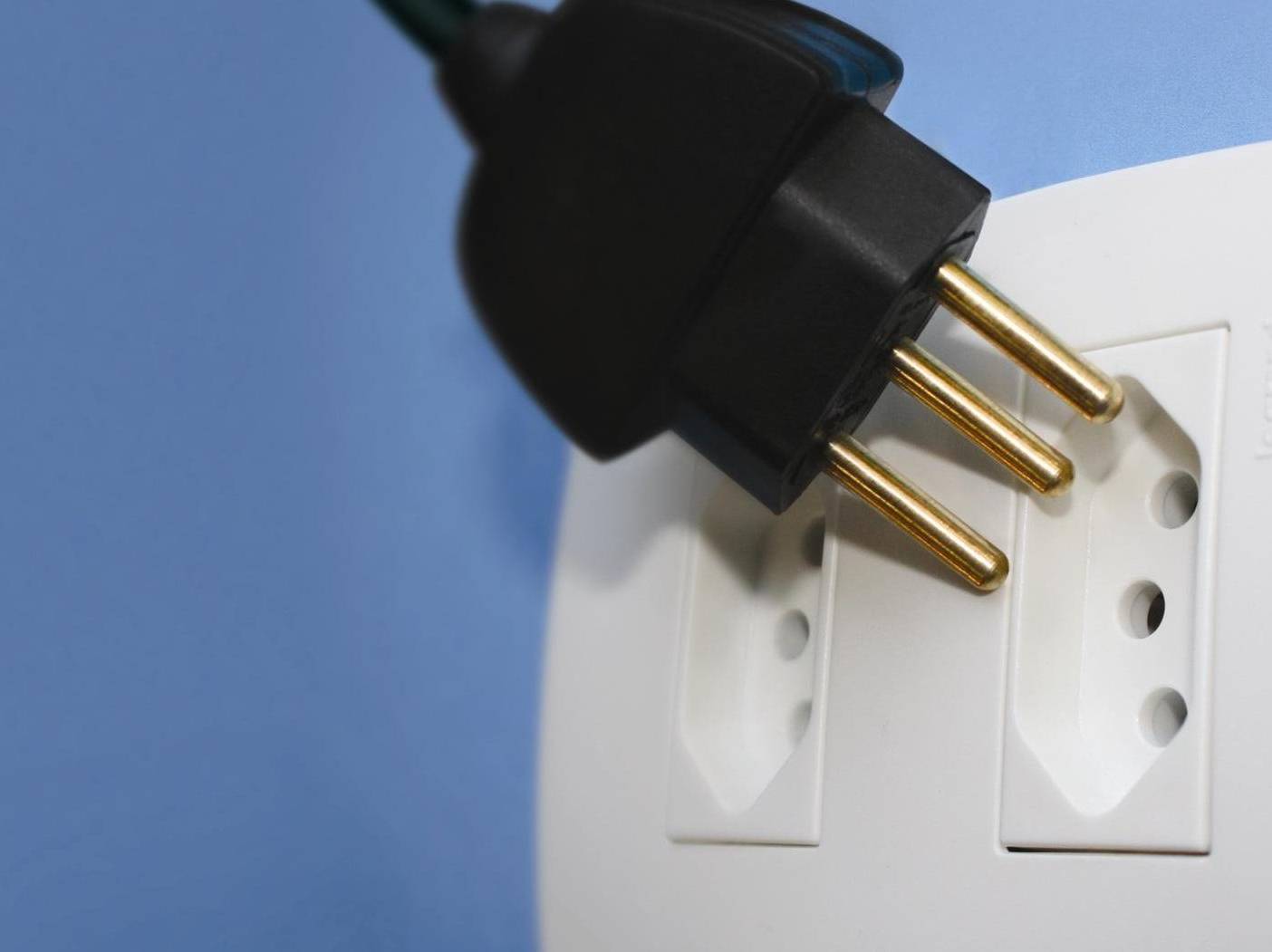

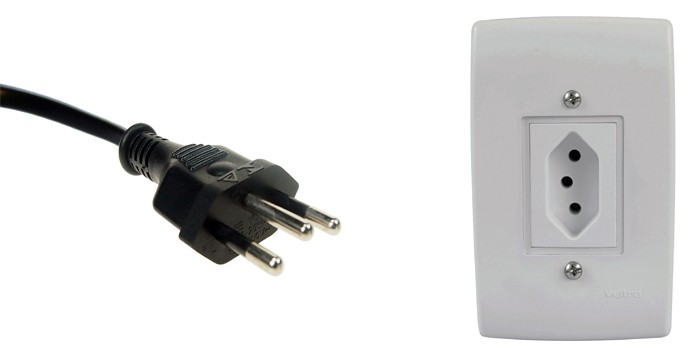

Padrão do Brasil: Tipo N

O tipo N é usado exclusivamente no Brasil e na África do Sul.  Esse padrão foi adotado pelos respectivos países em 2001 (Brasil) e 2013 (África do Sul) a fim de acabar com a proliferação de diferentes tipos de soquete e plugue dentro de suas fronteiras.

O plugue consiste em dois pinos paralelos e um pino de aterramento que formam um triângulo. Os pinos de alimentação têm luvas isoladas de 10 mm de comprimento para evitar o contato acidental com um conector descoberto enquanto o plugue está parcialmente inserido.

Existem três variantes, duas das quais em uso no Brasil (10 A e 20 A) e uma na África do Sul (16 A). Os pinos das três versões têm comprimento de 19 mm, mas seus diâmetros são diferentes: os pinos da versão de 10 amperes têm diâmetro de 4 mm, os da versão de 16 amperes têm diâmetro de 4,5 mm e os de 20 amperes tem um diâmetro de 4,8 mm.

Os centros da linha e dos pinos neutros estão separados por 19 mm. A distância de centro a centro entre o pino de aterramento e o meio da linha imaginária que conecta os dois pinos de alimentação é de 3 mm. O tipo N se parece muito com o tipo J suíço padrão, mas é incompatível com ele, pois o tipo N tem o pino de aterramento mais próximo da linha imaginária que conecta os dois pinos de alimentação (3 mm em vez de 5 mm). Os soquetes do tipo N foram projetados especificamente para acomodar os onipresentes plugues do tipo C e  portanto têm o mesmo perfil hexagonal.

Na verdade o padrão N é baseado no sistema de plugue doméstico de 230 V de padrão internacional, chamado IEC 60906-1. Em 1986, a Comissão Eletrotécnica Internacional publicou esta norma, que pretendia se tornar o padrão comum para toda a Europa (e, por extensão, todas as outras regiões com rede elétrica de 230 V). Infelizmente, o esforço para adotá-lo como um padrão da União Europeia foi suspenso em meados da década de 1990. Graças à moderna tecnologia de moldagem por injeção, que não existia quando a maioria dos outros tipos de plugue foram originalmente projetados, o padrão muito recente do tipo N é mais compacto, robusto e seguro do que qualquer outro sistema de plugue / soquete no mundo.

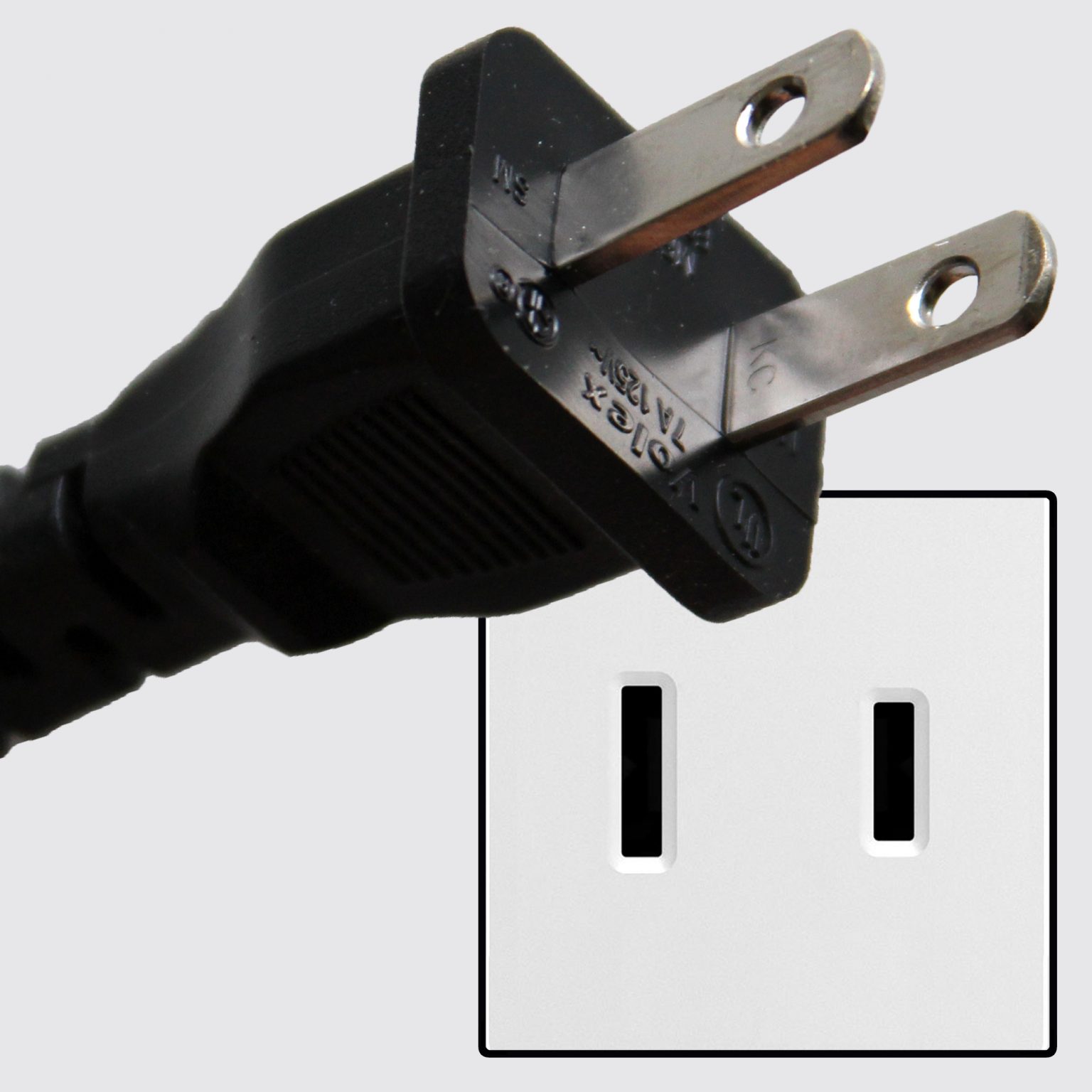

Tipo A

  • usado principalmente nos EUA, Canadá, México e Japão.
  • 2 pinos (não aterrado).
  • 15 A.
  • quase sempre 100 – 127 V.
  • soquete compatível com plugue tipo A.

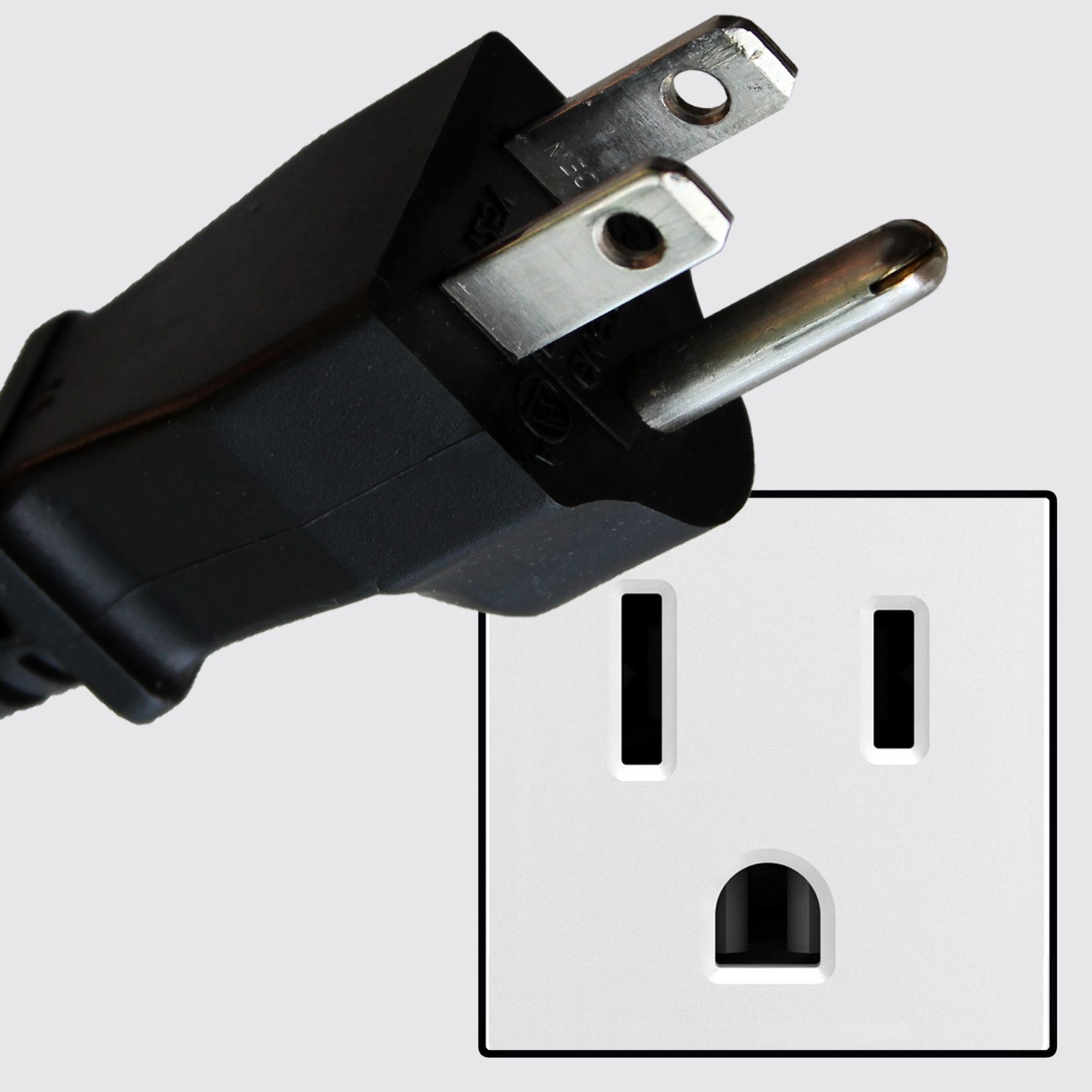

Tipo B

  • usado principalmente nos EUA, Canadá e México.
  • 3 pinos (aterrado).
  • 15 A.
  • quase sempre 100 – 127 V.
  • tomada compatível com tipos de plugue A e B.

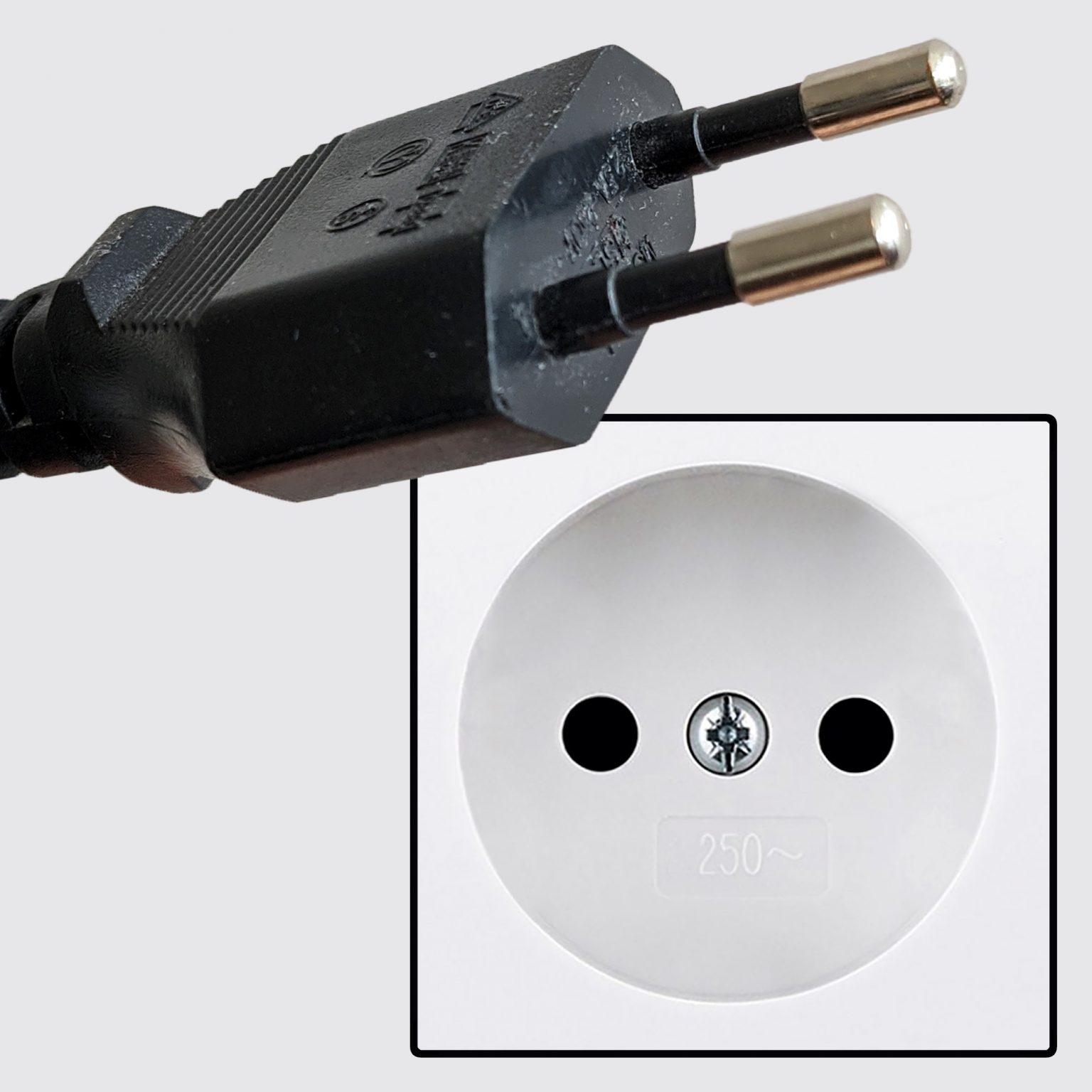

Tipo C

  • comumente usado na Europa, América do Sul e Ásia.
  • 2 pinos (não aterrado).
  • 2,5 A, 10 A e 16 A.
  • quase sempre 220 – 240 V.
  • soquete compatível com plugue tipo C.

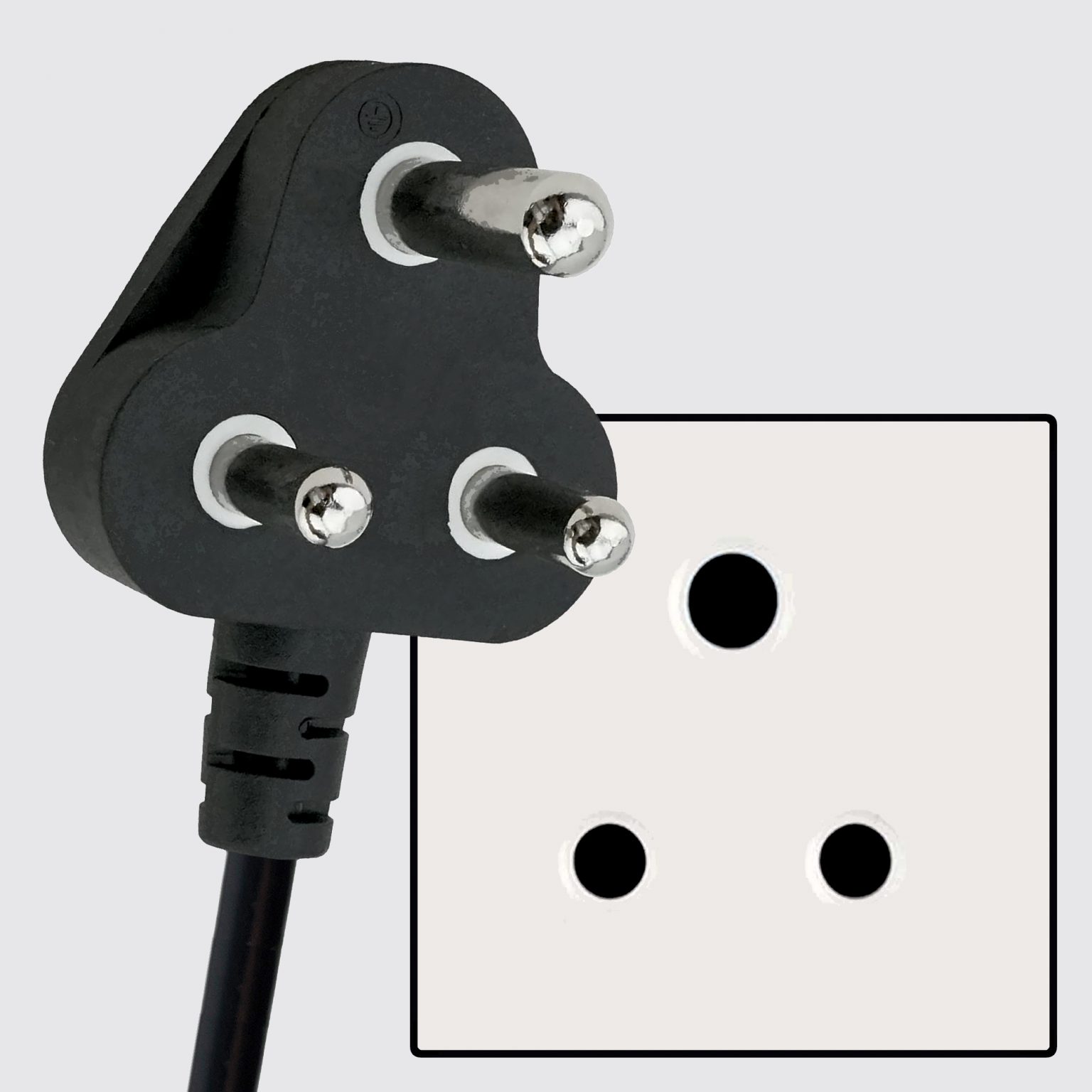

Tipo D

  • usado principalmente na Índia.
  • 3 pinos (aterrado).
  • 5 A.
  • 220 – 240 V.
  • soquete compatível com plugue tipo D (compatibilidade parcial e insegura com C, E e F).

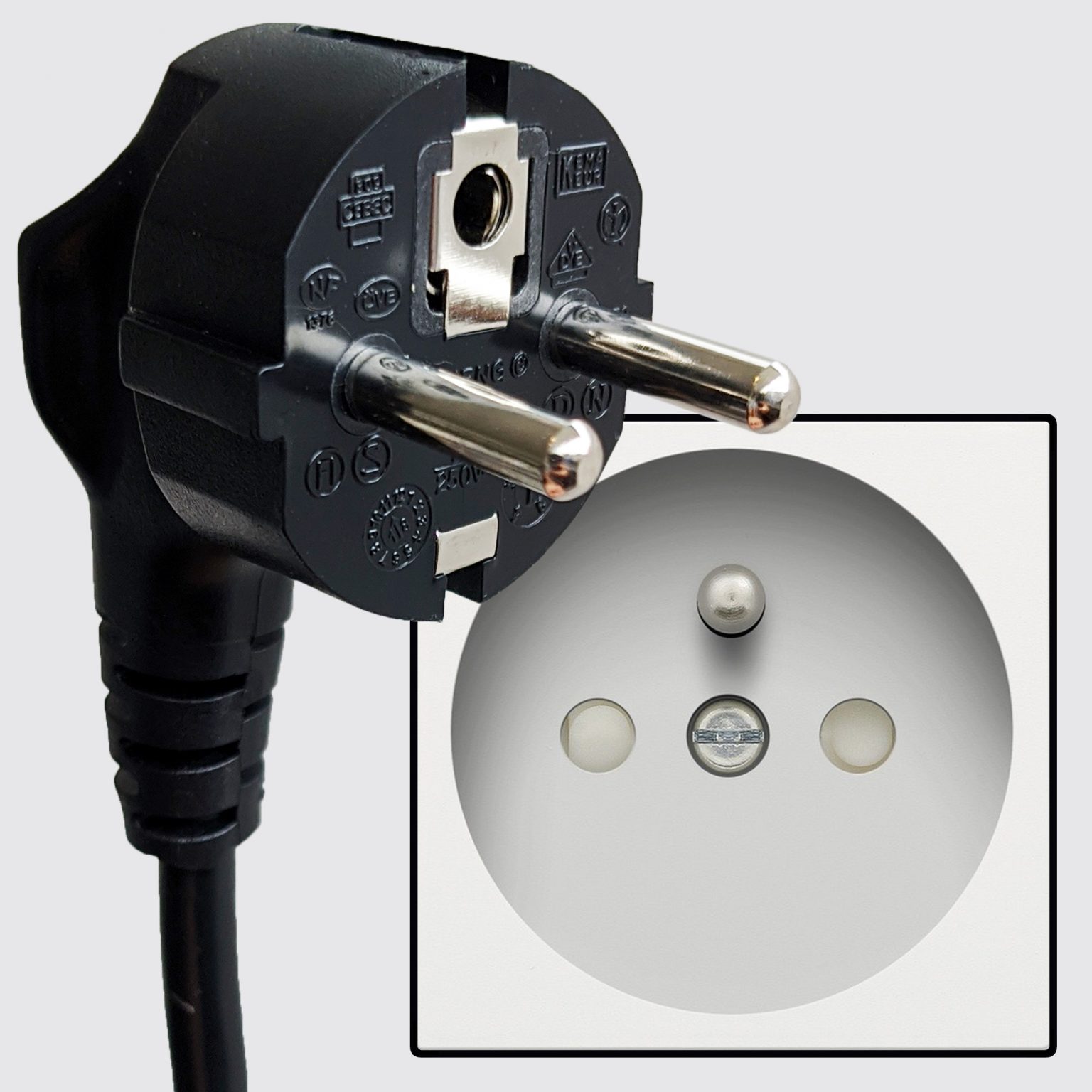

Tipo E

  • usado principalmente na França , Bélgica , Polônia , Eslováquia e República Tcheca
  • 2 pinos (aterrado).
  • 16 A.
  • 220 – 240 V.
  • soquete compatível com os tipos de plugue C, E e F.

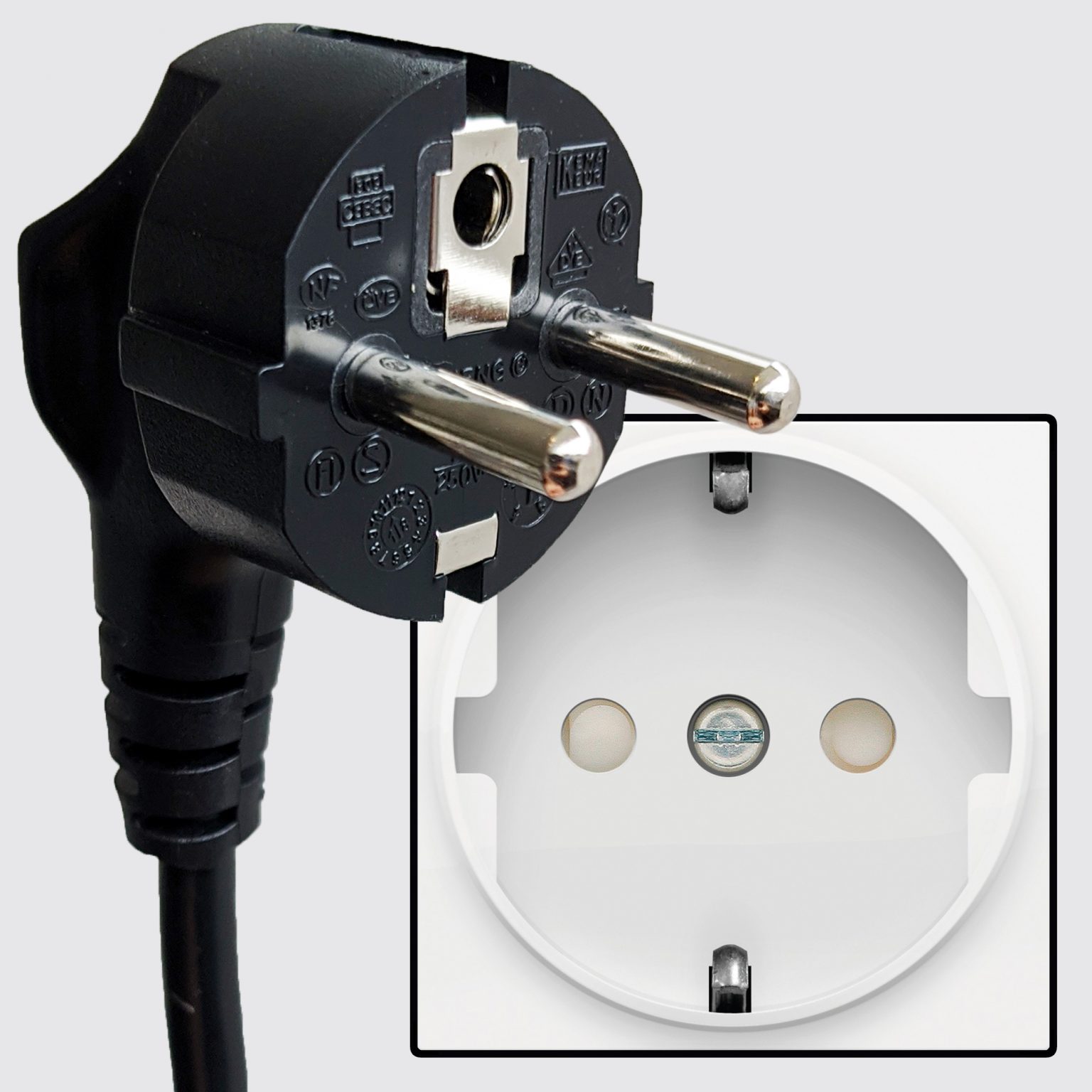

Tipo F

  • usado em quase todos os lugares da Europa e Rússia, exceto Reino Unido e Irlanda.
  • 2 pinos (aterrado).
  • 16 A.
  • 220 – 240 V.
  • soquete compatível com os tipos de plugue C, E e F.

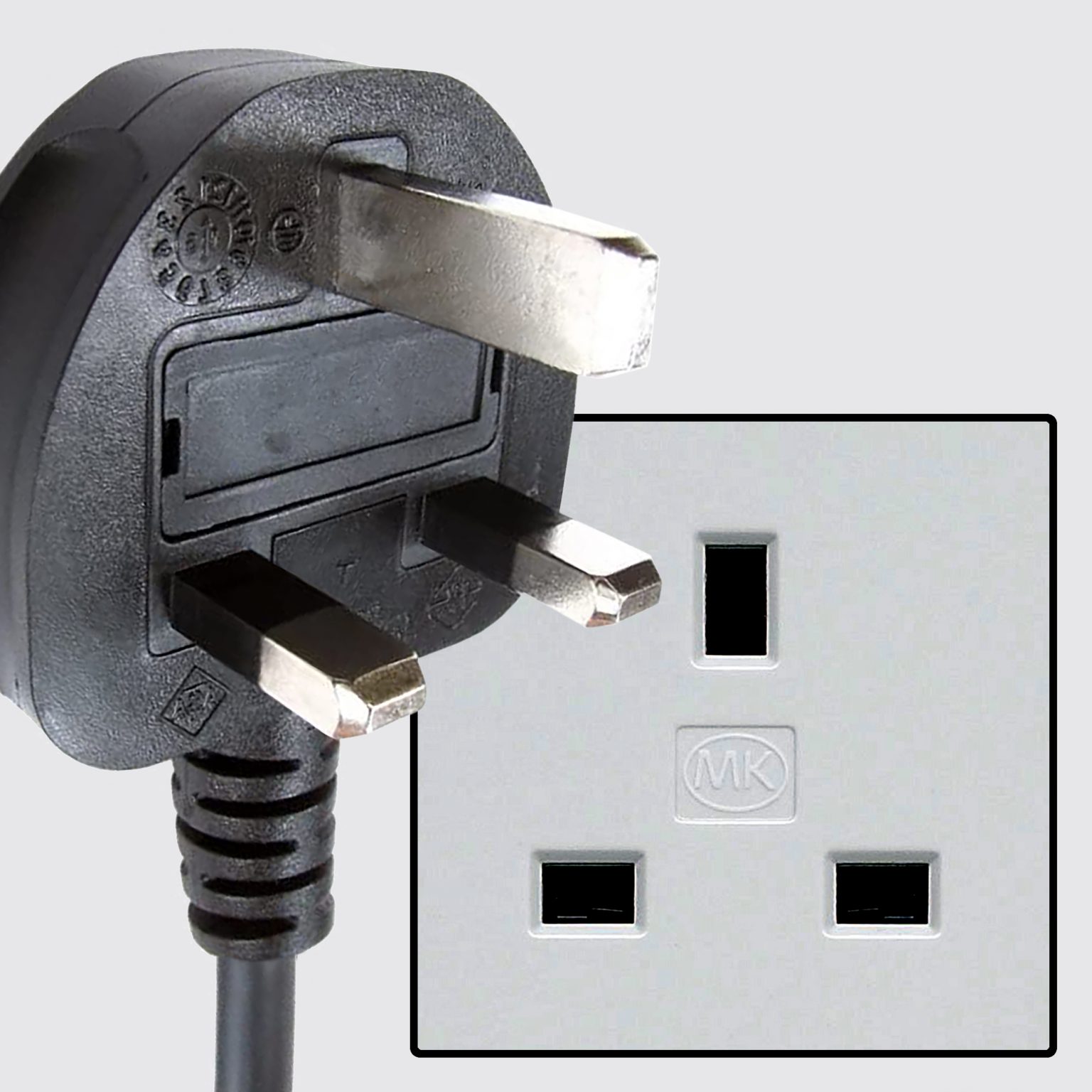

Tipo G

  • usado principalmente no Reino Unido , Irlanda , Malta , Malásia , Cingapura e Península Arábica.
  • 3 pinos (aterrado).
  • 13 A.
  • 220 – 240 V.
  • soquete compatível com plugue tipo G.

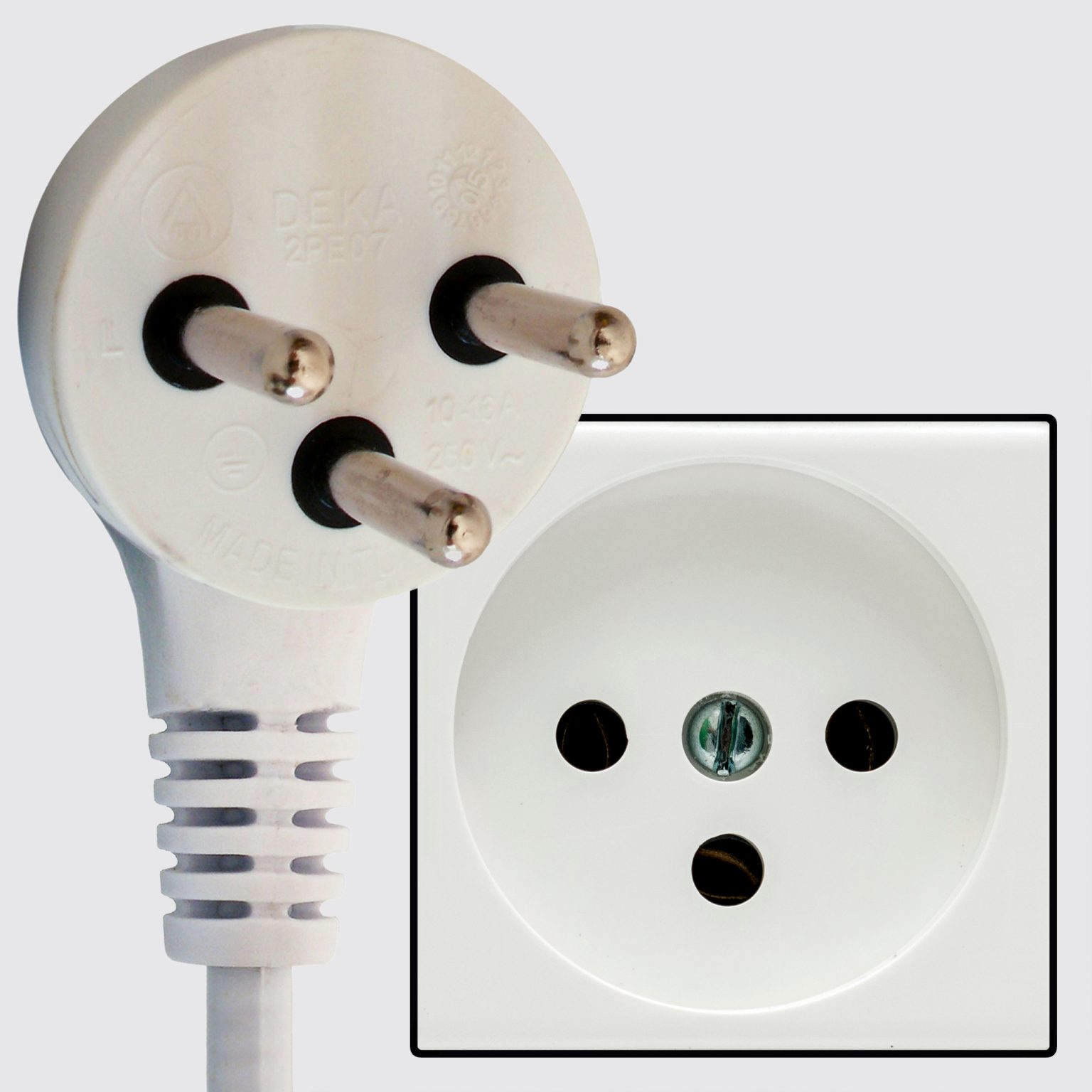

Tipo H

  • usado exclusivamente em Israel , Cisjordânia e Faixa de Gaza.
  • 3 pinos (aterrado).
  • 16 A.
  • 220 – 240 V.
  • soquete compatível com os tipos de plugue C e H (compatibilidade parcial e insegura com E e F).

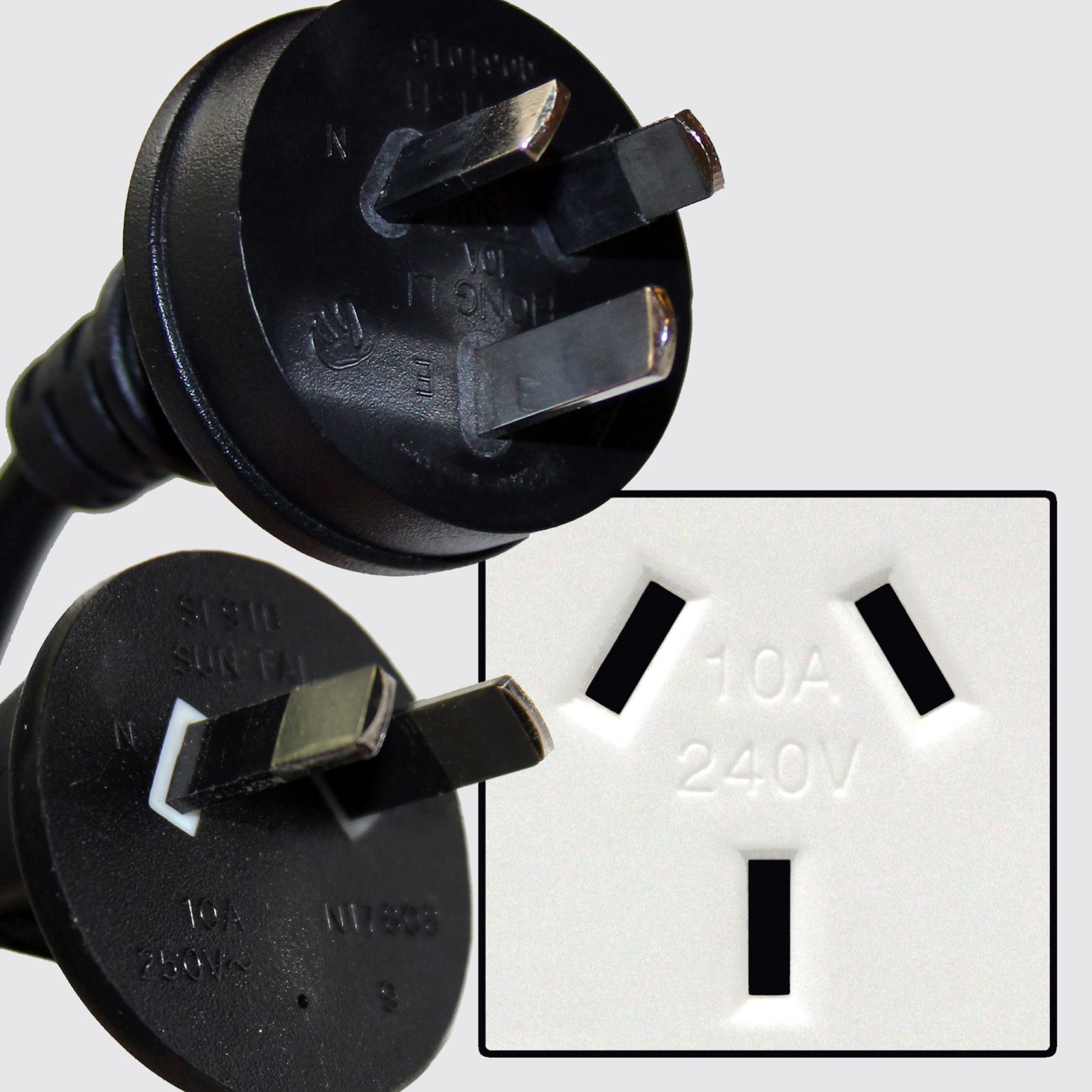

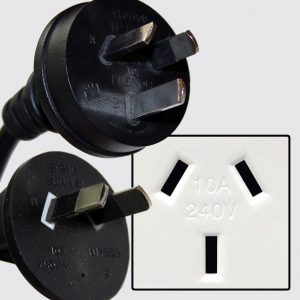

Tipo I

  • usado principalmente na Austrália, Nova Zelândia, China e Argentina.
  • 2 pinos (não aterrados) e 3 pinos (aterrados).
  • 10 A.
  • 220 – 240 V.
  • soquete compatível com plugue tipo I.

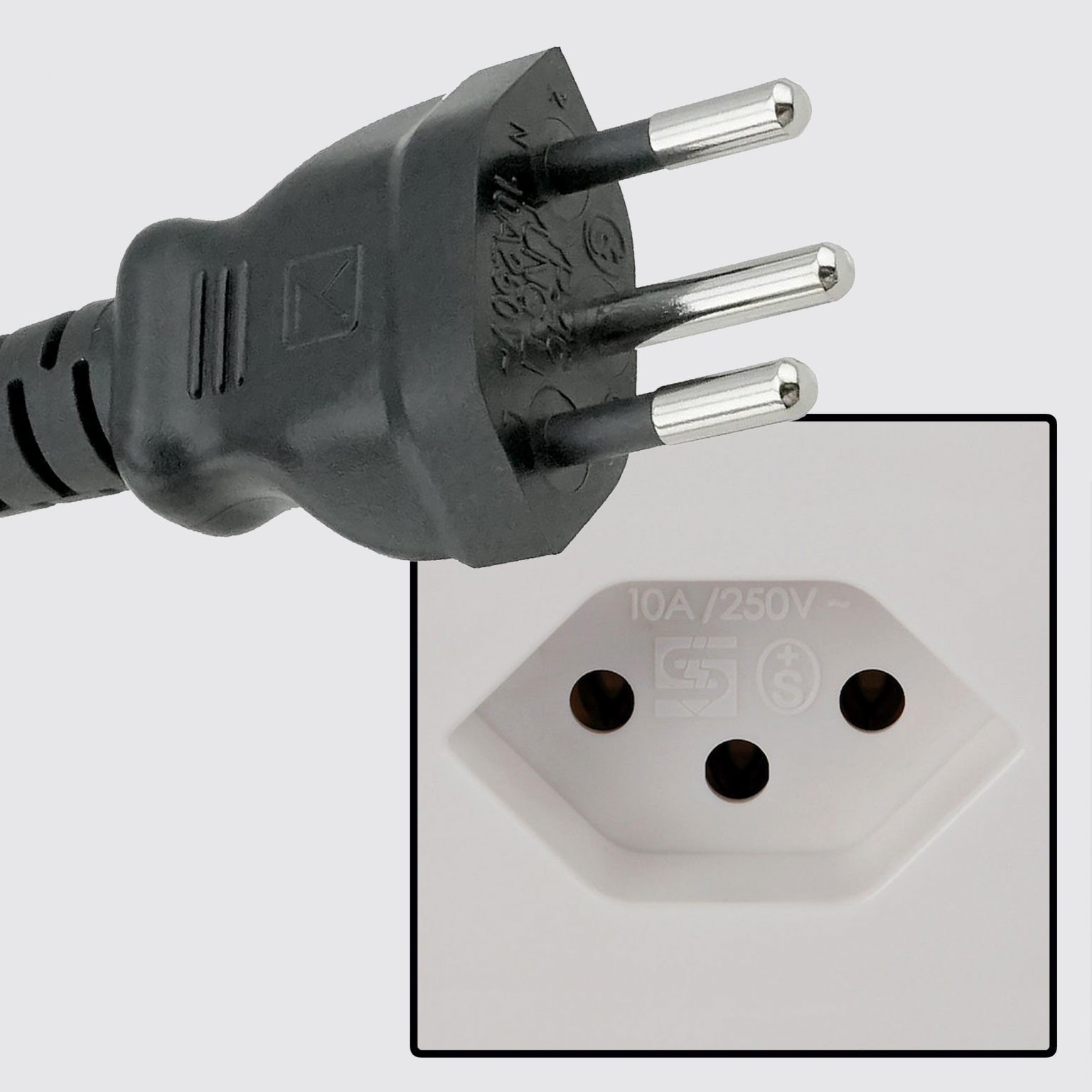

Tipo J

  • usado quase exclusivamente na Suíça e Liechtenstein.
  • 3 pinos (aterrado).
  • 10 A.
  • 220 – 240 V.
  • soquete compatível com os tipos de plugue C e J.

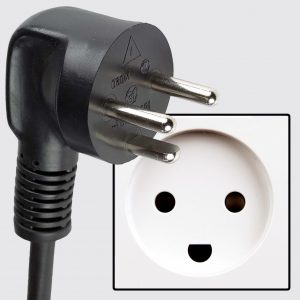

Tipo K

  • usado quase exclusivamente na Dinamarca e na Groenlândia.
  • 3 pinos (aterrado).
  • 16 A.
  • 220 – 240 V.
  • soquete compatível com os tipos de plugue C e K (compatibilidade parcial e insegura com E e F).

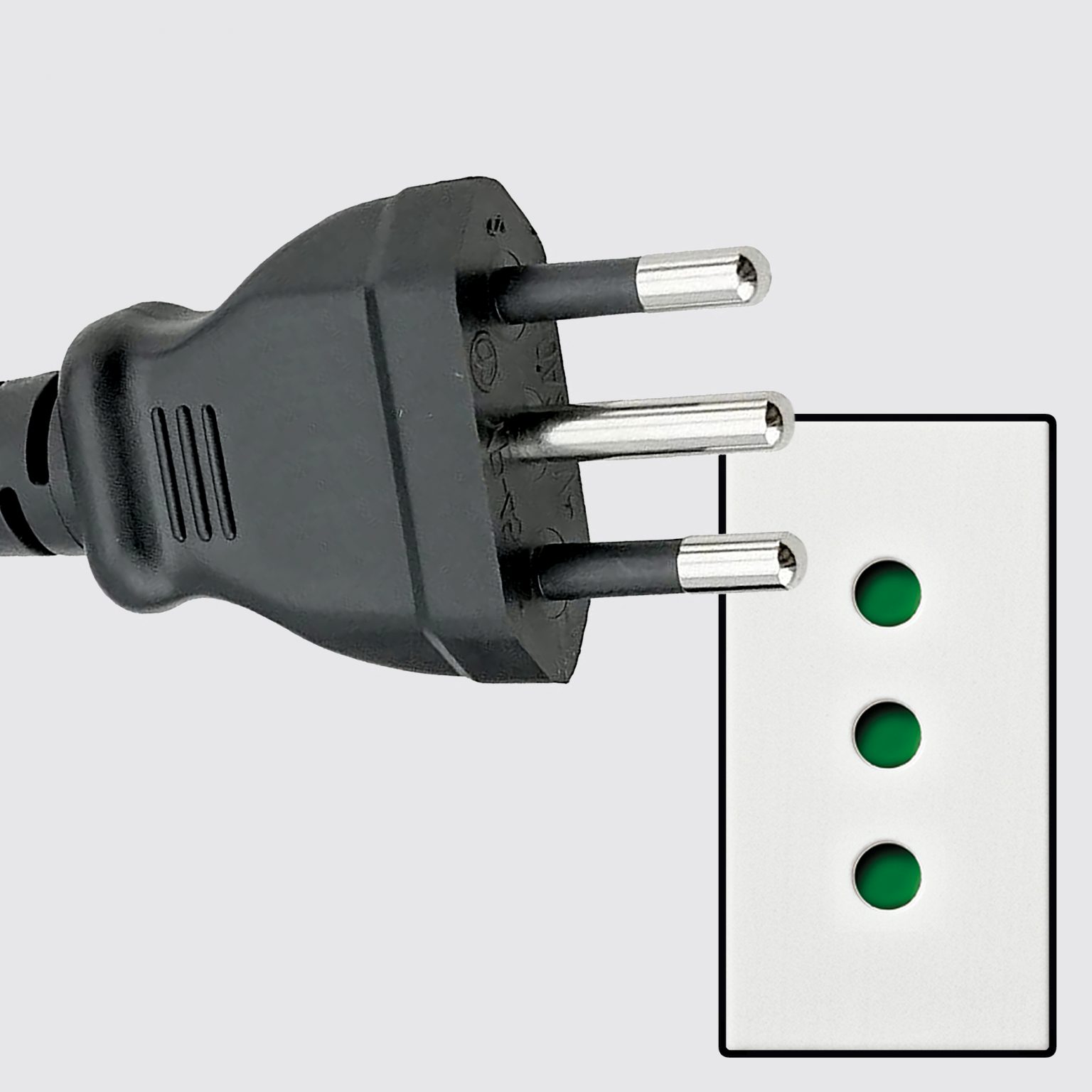

Tipo L

  • usado quase exclusivamente na Itália e Chile.
  • 3 pinos (aterrado).
  • 10 A e 16 A.
  • 220 – 240 V.
  • Soquete de 10 A compatível com os tipos de plugue C e L (versão 10 A).
  • Soquete 16 A compatível com plugue tipo L (versão 16 A).

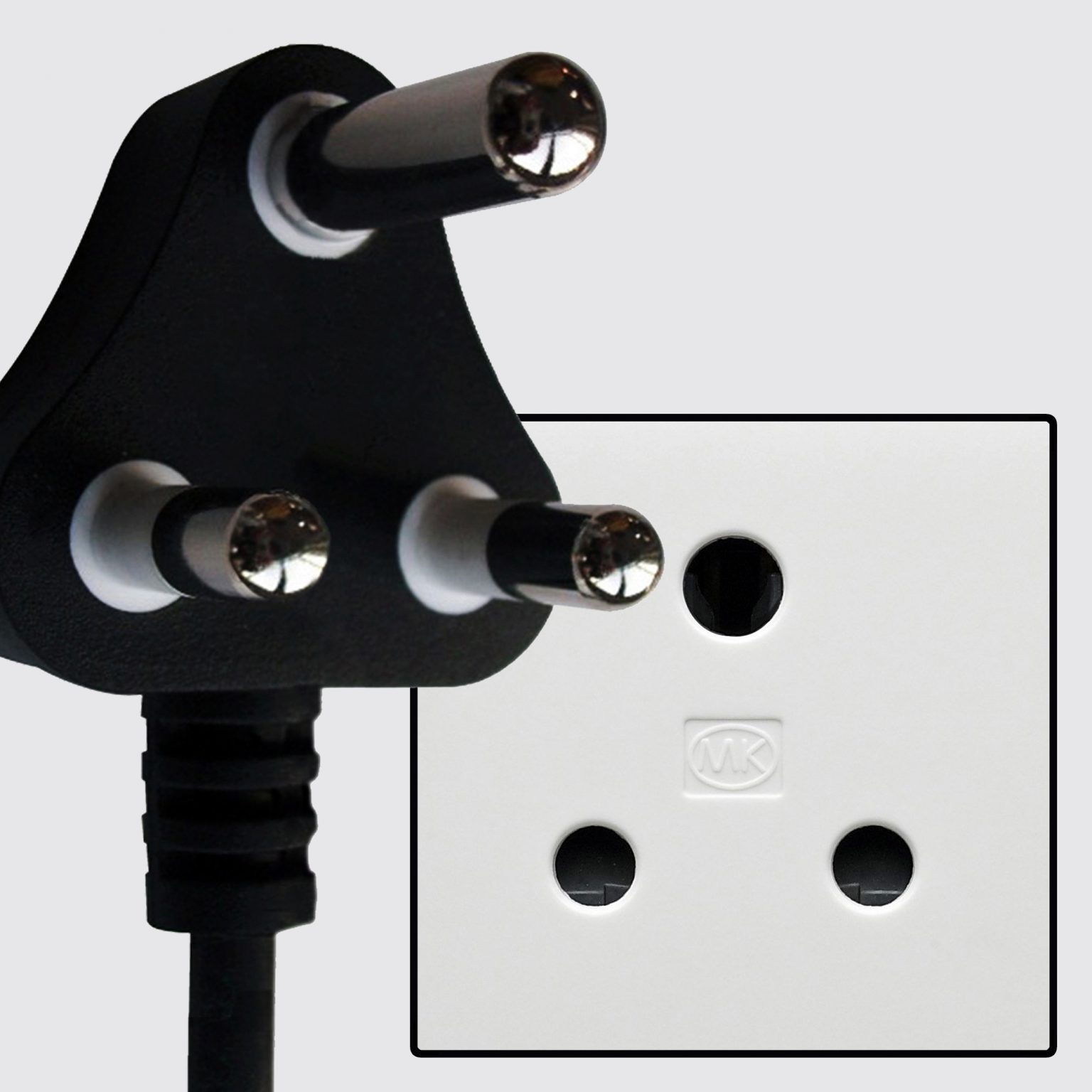

Tipo M

  • usado principalmente na África do Sul.
  • 3 pinos (aterrado).
  • 15 A.
  • 220 – 240 V.
  • soquete compatível com plugue tipo M.

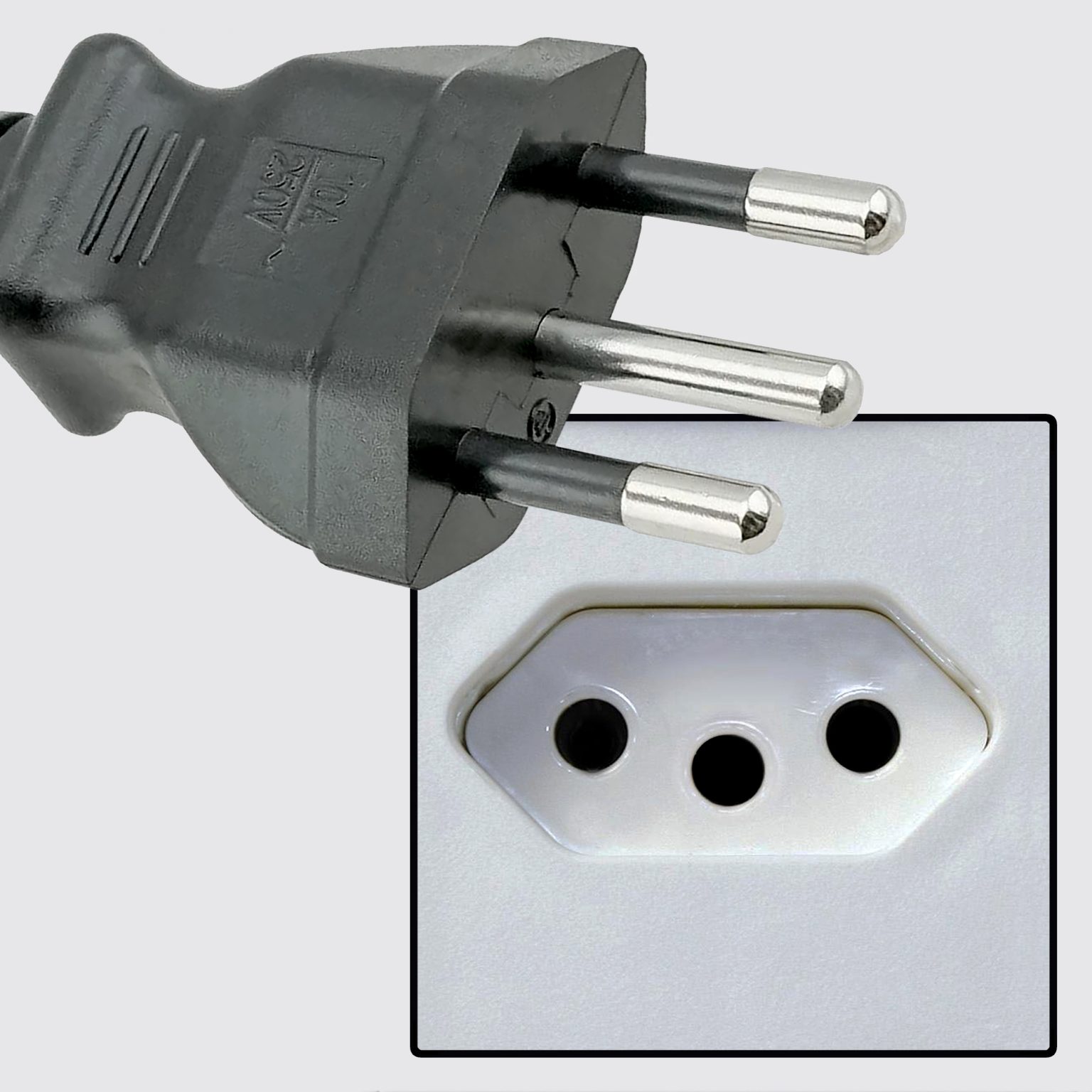

Tipo N

O soquete e o plugue tipo N são o padrão oficial no Brasil. Os plugues (macho) do tipo C também são oficiais, mas não os soquetes (fêmea) C. Isso não representa um problema, uma vez que os plugues do tipo C são 100% compatíveis com os soquetes do tipo N.

  • usado no Brasil e na África do Sul.
  • 3 pinos (aterrado).
  • 10 A, 16 A e 20 A.
  • 100 – 240 V.
  • soquete compatível com tipos de plugue C e N.

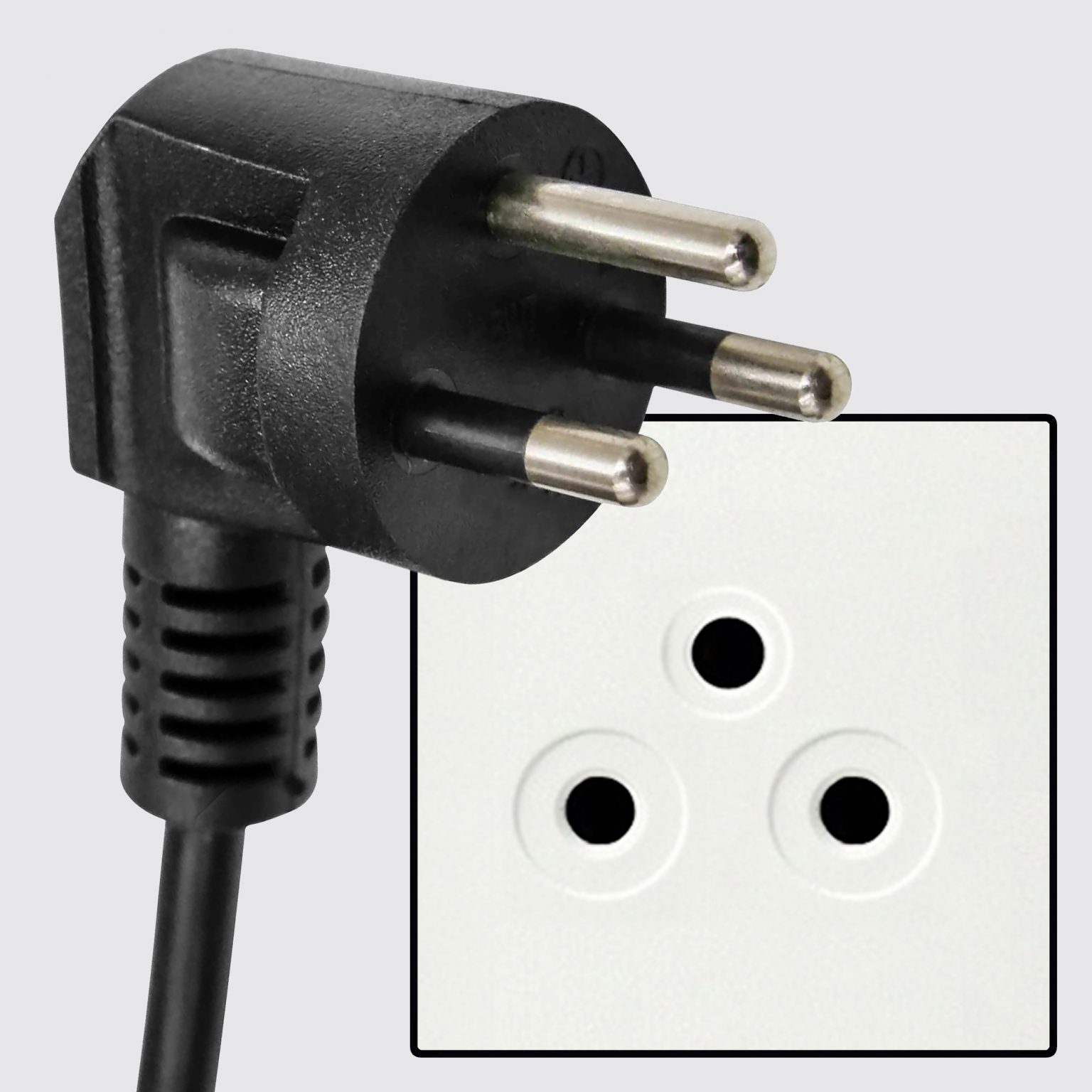

Tipo O

  • usado exclusivamente na Tailândia.
  • 3 pinos (aterrado).
  • 16 A.
  • 220 – 240 V.
  • soquete compatível com tipos de plugue C e O (compatibilidade parcial e insegura com E e F).

Fonte da pesquisa e imagens: site WorldStandards.
